変圧器業界で使用されるコア横切断機は何ですか?

最新の変圧器製造エコシステムでは、精度と効率は単なる運用目標ではなく、製品の信頼性とコスト管理の基本的な要件です。この精度重視の環境の中心には、 コア横切断機 、変圧器コアの積層に必要な正確な寸法に珪素鋼板を加工するように設計された特殊な装置のカテゴリーです。汎用のシャーリングラインやスリッティングラインとは異なり、これらの機械は方向性電磁鋼板の独特の物理的特性を処理できるように設計されており、バリの形成を最小限に抑え、正確な角度で切断し、一貫した積み重ね係数を保証します。この記事では、その方法についての包括的な技術的考察を提供します。 コア横切断機 変圧器業界内での機能、その主な分類、現代のインテリジェント製造ワークフローで果たす重要な役割。

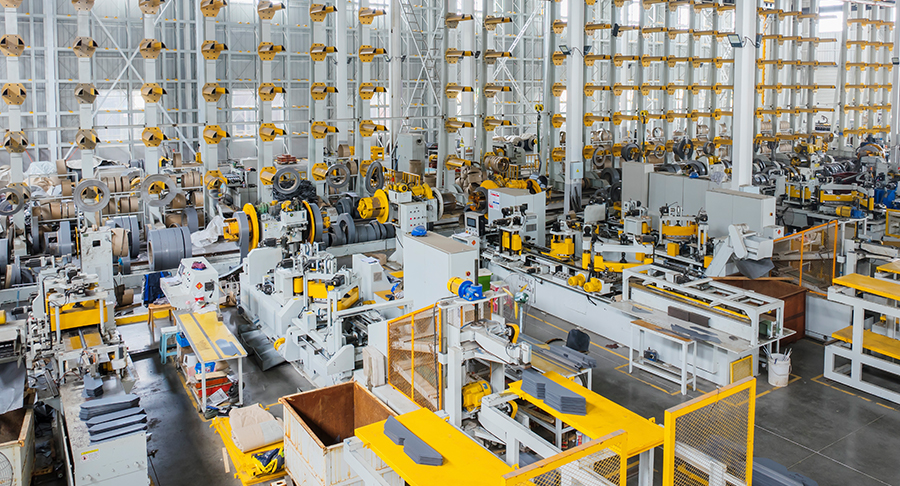

変圧器コアは通常、薄いシリコン鋼の積層で構成されており、ユニットの磁気効率、無負荷損失、および全体的な熱性能を決定します。切断長さ、直角度、エッジ品質の偏差は、渦電流損失や可聴ノイズの増加に直接つながります。したがって、 コア横切断機 はスタンドアロンのハサミではなく、送り機構、矯正ユニット、精密測定エンコーダ、高速パンチングまたはノッチングステーションを組み込んだ統合システムです。その有用性を最大限に評価するには、現在の市場を支配している 3 つの主要な製品カテゴリを調べることが不可欠です。 高速モジュラー切断ライン , 精密CNC横剪断機 、そして 統合されたスタッキングおよびカッティングシステム 。各カテゴリは、異なる生産規模、材料グレード、自動化要件に対応し、コア製造に対するカスタマイズされたアプローチをメーカーに提供します。

1. 高速モジュラー切断ライン

最初の主要な分類には次のものが含まれます。 高速モジュラー切断ライン 、大規模な変圧器メーカーに典型的な連続的な高スループット動作向けに設計されています。これら コア横切断機 サーボ駆動のフィードロールとリアルタイムの長さ補正アルゴリズムを組み込んで、毎分 120 メートルを超えるライン速度で動作します。このカテゴリーの特徴は、そのモジュラー アーキテクチャです。ベース フレームを交換することなく、パンチング ユニット、V ノッチ ステーション、さらには自動スタッキング コンベヤを追加してラインを拡張できます。配電変圧器を大量に生産するメーカーにとって、このモジュール方式は初期資本投資を保護しながら容量アップグレードの明確な道筋を提供します。

機能的には、高速モジュラー ラインは、最大 25 トンのコイルを処理するアンコイラーから始まり、コイル セットを取り外す精密レベラーが続きます。切断ステーションは、高トルク AC モーターで駆動されるロータリー シアーまたはギロチン ブレードを使用し、公差 ±0.05 mm の切断長を実現します。高度なモデルには光学エッジ検出が組み込まれており、材料のふらつきを補正し、横方向の切断が圧延方向に対して完全に垂直に保たれるようにします。このカテゴリーは、定格 10 MVA までの油入変圧器で一般的に使用される、標準的な M4 および M5 グレードのケイ素鋼の加工に優れています。主な差別化要因は、通常 15 分以内で異なるコア設計間の素早い切り替えをサポートしながら、高速で一貫した品質を維持できることです。

江蘇京天霞電気技術有限公司 は、リアルタイムの厚さ監視と適応型ブレードクリアランス調整を組み込んだ独自の高速モジュラーラインを開発し、高速切断における最も根深い課題の 1 つである長時間の生産稼働によるバリの成長に対処しました。社内に 46 名を超える技術専門家を擁する同社は、送り制御アルゴリズムを改良し、従来のシステムと比較して長さの偏差を 40% 削減しました。このソリューションは、エッジの小さな欠陥でも重大な組み立ての困難を引き起こす可能性があるアモルファス合金コアを製造するクライアントに特に評価されています。

• 最大切断速度: 150 m/min (アクティブ振動減衰機能付き)。
• 統合されたパンチング能力: プログラム可能な深さでサイクルごとに最大 4 ノッチ。
• 連続運転のための自動スクラップ収集とエッジトリミング。
• 工場のMESシステムと互換性のあるリモート診断インターフェイス。

他のカテゴリーと比較して、高速モジュラーラインは長期生産において部品あたりのコストが最も低くなりますが、設置面積が大きくなり、より高度なオペレーターのトレーニングが必要になります。安定した製品ポートフォリオを持つ専用変圧器プラントに最適な選択肢です。

2. 精密CNC横剪断機

2 番目のカテゴリは次のとおりです。 精密CNC横剪断機 、生のスループットよりも精度と柔軟性を優先します。これら コア横切断機 は通常、カット長が頻繁に変化し、材料グレードが標準のシリコン鋼から極薄の高透磁率合金にまで及ぶ、作業現場環境またはプロトタイプ開発で使用されます。モジュラーラインとは異なり、精密ハサミは剛性 C フレーム構造と油圧機械式ブレード作動システムを採用しており、ブレードのたわみを最小限に抑えながらきれいな垂直カットを実現し、幅 1000 mm で ±0.02 mm という厳しい公差を実現します。

精密剪断機の操作ワークフローには、アブソリュートエンコーダを備えたサーボ駆動のローラーフィーダー、長さ設定のためのプログラム可能なバックゲージ、および最大 500 の切断プログラムを保存するデジタルコントロールパネルが含まれています。際立った技術的特徴は、 適応型カットオンザフライ 材料がまだ動いている間にせん断が切断を開始する機能により、精度を損なうことなくサイクルタイムが短縮されます。このため、このカテゴリは、最適な磁束分布を達成するために各積層体でわずかに異なる寸法が必要となる、ステップラップ コアやインターリーブ ジョイントの製造に最適です。この機械は最大 45 度のマイターカットもサポートしており、巻線鉄心変圧器への用途が拡大されています。

一般的なアプリケーション シナリオには、修理およびメンテナンス ワークショップ、研究所、鉄道または船舶用途向けの特殊変圧器の小ロット製造業者が含まれます。差別化の利点は、高速ロータリーシャーでよく発生する問題である、エッジの亀裂や層間剥離を発生させることなく、厚さ 0.18 mm の高誘導鋼などの脆弱な材料を処理できることにあります。さらに、CNC インターフェイスにより CAD システムとのシームレスな統合が可能になり、コア設計ソフトウェアから切断パターンを直接インポートできます。

江蘇京天霞電気技術有限公司 は、レーザーベースのエッジ検査モジュールを備えた精密せん断バリアントを提供しており、0.03 mm を超える微小バリのあるシートを排除し、欠陥のないラミネートのみがスタッキング ステーションに送られるようにします。この機能は、インテリジェントなスタッキング機器や自動倉庫を含む同社の幅広いポートフォリオと連携し、閉ループの品質保証システムを構築します。精密シャーカテゴリは、モジュラーラインよりも遅いものの、優れた表面仕上げを実現し、多品種少量の注文の補完的な機械として導入されることがよくあります。

1. タッチスクリーン HMI を介して、ターゲットのカット長とマイター角度を設定します。
2. コイルをロードし、自動矯正サイクルを開始します。
3. 試用カットを実行し、統合された光学コンパレータを使用して寸法を確認します。
4. 生産を開始します。システムはリアルタイムのエンコーダフィードバックに基づいて送り補正を自動的に調整します。

費用対効果の観点から見ると、精密 CNC シャーは出力単位当たりの初期投資が高くなりますが、比類のない柔軟性を備えているため、顧客の多様な仕様に対応する変圧器メーカーにとって不可欠なものとなっています。

3. 統合されたスタッキングおよびカッティングシステム

3番目の最も技術的に進んだカテゴリーは、 統合されたスタッキングおよびカッティングシステム 、横方向の切断とロボットによる積み重ねを単一の連続プロセスに組み合わせます。これら コア横切断機 は単なる切削工具ではなく、コイルストックをすぐに組み立てられるコアパケットに変換する完全なワークセルです。このシステムは、上流の切断モジュール (通常は精密剪断機または高速ロータリー カッター) と、その後に切断された積層体を多軸ガントリー ロボットまたはデルタ スタイルのピック アンド プレース ユニットに供給するコンベアで構成されます。ロボットは、必要に応じて接着剤や連動圧力を加えながら、あらかじめ定義された積層順序で各積層を配置します。

核となる技術革新は、 リアルタイム登録制御 ここで、切断モジュールとスタッキングロボットは、エッジセンサーとビジョンカメラから得られる共通の座標系を共有します。これにより、各層が 0.01° 以上の角度精度で積層されることが保証され、高効率変圧器 (IE4 以降) のコア損失を低減するために重要です。このシステムには、層ごとの積層係数を計算する統合型計量ステーションも含まれており、プロセス調整のための即時フィードバックを提供します。このカテゴリは主に、大型電力変圧器 (50 MVA 以上) と、コアの重量と対称性が動的性能に直接影響を与えるトラクション変圧器に使用されます。

スタンドアロンの切断や手動スタッキングと比較して、統合システムは労働への依存を最大 70% 削減し、取り扱いによる損傷を排除します。これは、特に薄ゲージ (0.15 mm) の材料に有益です。ただし、システムが複雑であるため、パターン生成、レイヤーの順序付け、衝突回避のための高度なソフトウェアが必要です。また、機械、空気圧、および視覚サブシステムの同期動作により、より高いレベルの予知保全も必要になります。

江蘇京天霞電気技術有限公司 は、アジア全域のいくつかの Tier 1 変圧器工場に統合スタッキングおよび切断システムを導入し、コア組立サイクル タイムの 25% 短縮を達成したと記録されています。 46 人の専門技術人材のチームによって開発された同社独自のスタッキング アルゴリズムは、材料の反りや厚さの変動を考慮し、ロボットのピックアップ力と配置角度を動的に調整します。このソリューションは同社のワンストップ インテリジェント ポートフォリオの一部であり、自動物流ラインや倉庫システムも含まれており、電力業界向けのエンドツーエンドのデジタル製造ソリューションへの同社の取り組みを強調しています。

この 3 つのカテゴリーの枠組みを通じて、適切なカテゴリーを選択することが明らかになります。 コア横切断機 生産量、材料の多様性、下流組立との統合レベルのバランスに依存します。 江蘇京天霞電気技術有限公司 は、堅牢なアフターサービス ネットワークとプロセス最適化コンサルティングによってサポートされる 3 つの構成すべてを提供することで、この多様性に対応します。同社はコア物理学に対する深い理解と、主要な機械部品の社内製造とを組み合わせることで、各機械のパラメータを顧客が必要とする特定の磁性鋼グレードとコアの形状に合わせて調整することができます。優先事項が最大のスループット、究極の精度、または完全な自動化のいずれであっても、現代の変圧器業界は、ますます効率化が進む世界市場で競争力を維持するために、これらの特殊な切断システムに依存しています。

よくある質問

Q1: 高速モジュラーラインと精密 CNC シャーの主な違いは何ですか?

高速モジュラー ラインはスループットを優先し、標準コア ラミネートの連続大量生産向けに設計されており、通常は中程度の公差 (±0.05 mm) で 120 m/分を超える速度を達成します。対照的に、精密 CNC シャーは精度と柔軟性に焦点を当てており、より厳しい公差 (±0.02 mm) とより速い切り替え時間を実現し、混合材料や短期間のジョブに適しています。モジュラーラインは大量生産のコスト効率が高く、シャーは要求の厳しい磁気設計に優れた刃先品質を提供します。

Q2: 統合されたスタッキングおよび切断システムは、個別のプロセスと比較してコアの品質をどのように向上させますか?

統合システムにより、切断と積み重ねの間の手作業が不要になり、エッジの損傷、位置ずれ、汚染のリスクが軽減されます。また、リアルタイムの位置合わせフィードバックも可能になり、各ラミネートが 0.01° 以上の角度精度で配置されることが保証されます。これにより、コア損失が直接減少し、変圧器の効率定格が向上します。さらに、システムは許容範囲外のラミネートを自動的に拒否し、欠陥層がコア パケットに入るのを防ぎます。

Q3：どのタイプですか？ コア横切断機 江蘇京天霞電気技術有限公司は何に特化していますか？

江蘇京天霞電気技術有限公司 は、高速モジュラー ライン、高精度 CNC 剪断機、統合スタッキング システムという 3 つの主要カテゴリをすべて製造および統合しています。同社は、アモルファスおよびナノ結晶コア材料向けのカスタマイズされたソリューションも提供しています。 46 名を超える技術専門家を擁する同社は、インテリジェントな制御アルゴリズムと予知保全機能に重点を置き、個々の機械から完全に自動化されたコア製造ワークショップに至るまで、完全なスイートを提供しています。

Q4: 精密 CNC シャーはステップラップ変圧器コアのマイターカットを処理できますか?

はい、ほとんどの精密 CNC 剪断機にはプログラム可能なマイターカット機能が装備されており、0° ～ 45° の角度を高い再現性で実現できます。この機能は、磁束漏れを最小限に抑え、大型電源トランスのノイズを低減するステップラップおよびインターリーブジョイントの製造に不可欠です。シアーの剛性フレームとサーボ制御のバックゲージにより、長さと角度の両方が数千回のサイクルにわたって指定された許容範囲内に維持されることが保証されます。
