油入変圧器の鉄損とは何ですか?

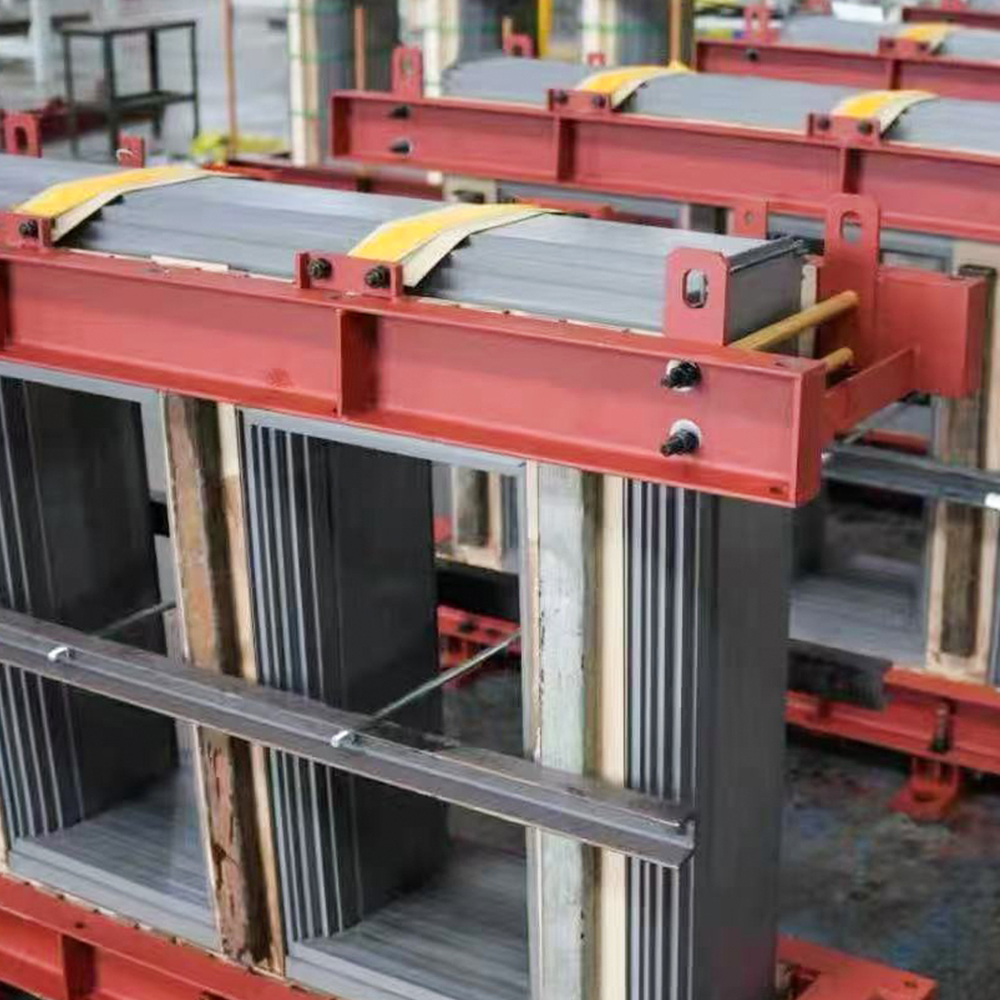

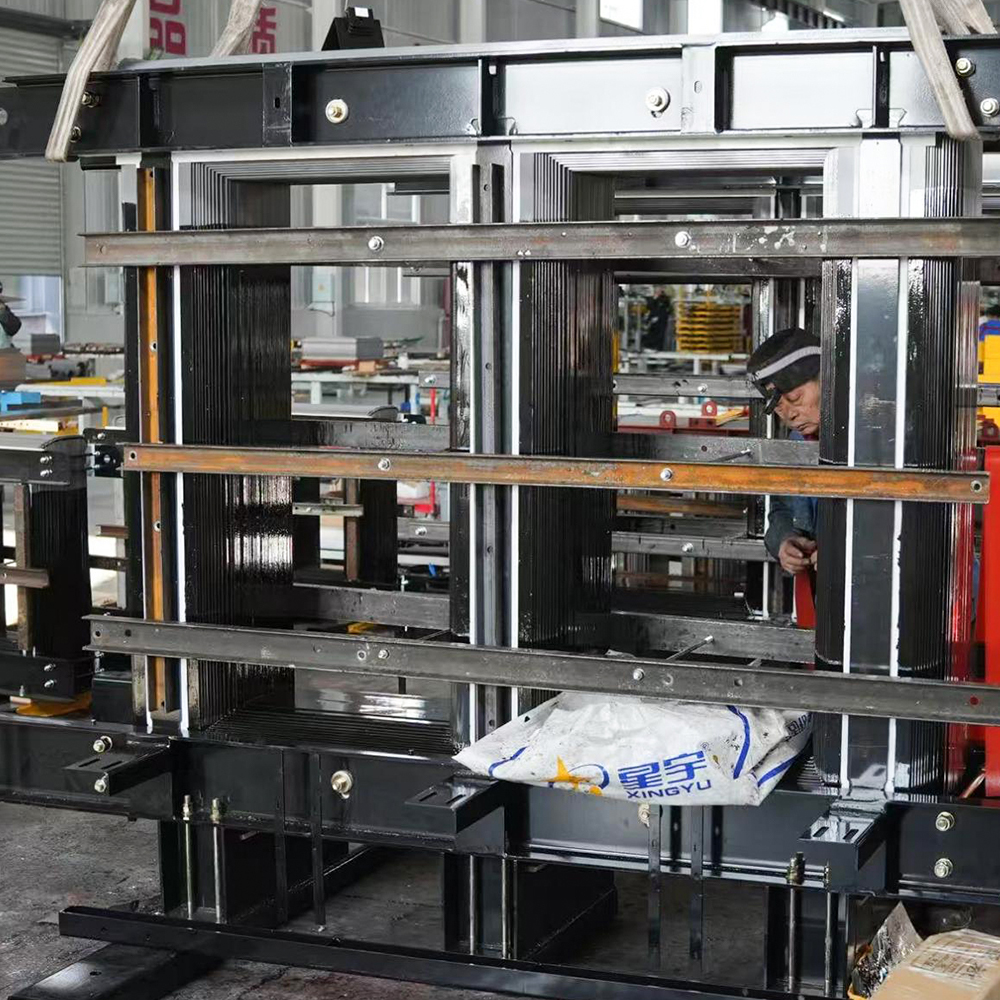

送配電の分野では、 油入変圧器コア 装置全体の磁気の中心として機能します。その主な機能は、磁束の低磁気抵抗経路を提供し、それによって一次巻線と二次巻線の間で効率的な電磁エネルギー変換を可能にすることです。しかし、完璧な磁性材料はありません。通常の動作中、電気エネルギーの一部は必然的にコア自体内の熱として放散されます。この現象は総称してコア損失として知られています。コア損失を理解することは、単なる学術的な演習ではありません。これは、変圧器の効率、動作温度、および全体的なライフサイクル コストに直接影響を与える経済的および運用上の重要な考慮事項です。電力会社と産業ユーザーの両方にとって、コア損失を最小限に抑えることは、長期的に大幅な節約と送電網の信頼性の向上につながります。この記事では、鉄損の原因、コンポーネント、軽減戦略について詳しく説明するとともに、江蘇京天峡電気技術有限公司に代表される先進的な製造と高級材料が現代の変圧器鉄心の性能ベンチマークをどのように再定義しているかを紹介します。

1. 油入変圧器の鉄損の物理的原因

鉄損が何を伴うのかを完全に理解するには、まず、鉄損の電磁的挙動を調べる必要があります。 油入変圧器コア 交流 (AC) 励起下で。鉄損は大きく 2 つの主要な要素に分類されます。 ヒステリシス損失 そして 渦電流損 。ヒステリシス損失は、交流サイクルに伴うコア材料の連続的な磁化と減磁によって発生します。各サイクルには磁壁の移動に打ち勝つエネルギーが必要で、このエネルギーは熱として放出されます。ヒステリシス損失の大きさは、コア材料の保磁力と動作磁束密度によって異なります。一方、渦電流損失は、時間とともに変化する磁場によってコア材料自体の内部を流れる循環電流によって引き起こされます。これらの電流は抵抗加熱 (I²R 損失) を生成し、コアの電気抵抗率と積層の厚さに大きく影響されます。高品質で 油入変圧器コア 設計に応じて、製造業者は渦電流経路を効果的に減らすために薄い方向性ケイ素鋼積層体を採用し、それによってこの損失成分を削減します。

コア損失は継続的で不可逆的なプロセスであることに注意することが重要です。変圧器が無負荷状態にある場合でも、コアは励磁電流を引き込み、電力を消費します。これが、コア損失が無負荷損失と呼ばれることが多い理由です。一般的な配電変圧器の場合、鉄損は耐用年数全体の損失の 15% ～ 30% を占める可能性があり、効率改善プログラムの主な対象となっています。厚さ0.23mm、0.27mm、0.30mmの高級方向性ケイ素鋼などのコア材料の戦略的な選択は、ヒステリシス成分と渦電流成分の両方に直接影響します。専門メーカーはまさにここで価値を発揮し、材料科学と精密工学を組み合わせて超低損失特性を実現します。

2. 材料および設計アプローチによる鉄損の分類

コア損失を効果的に管理および削減するために、業界はコア損失のさまざまな下位分類を開発しました。 油入変圧器コア テクノロジー。各分類は、磁気性能、製造容易性、および費用対効果の点で明確な利点を提供します。以下では、現在のエンジニアリング慣行と市場の需要を反映する 3 つの主要なカテゴリを検討します。

2.1 従来の方向性ケイ素鋼コア

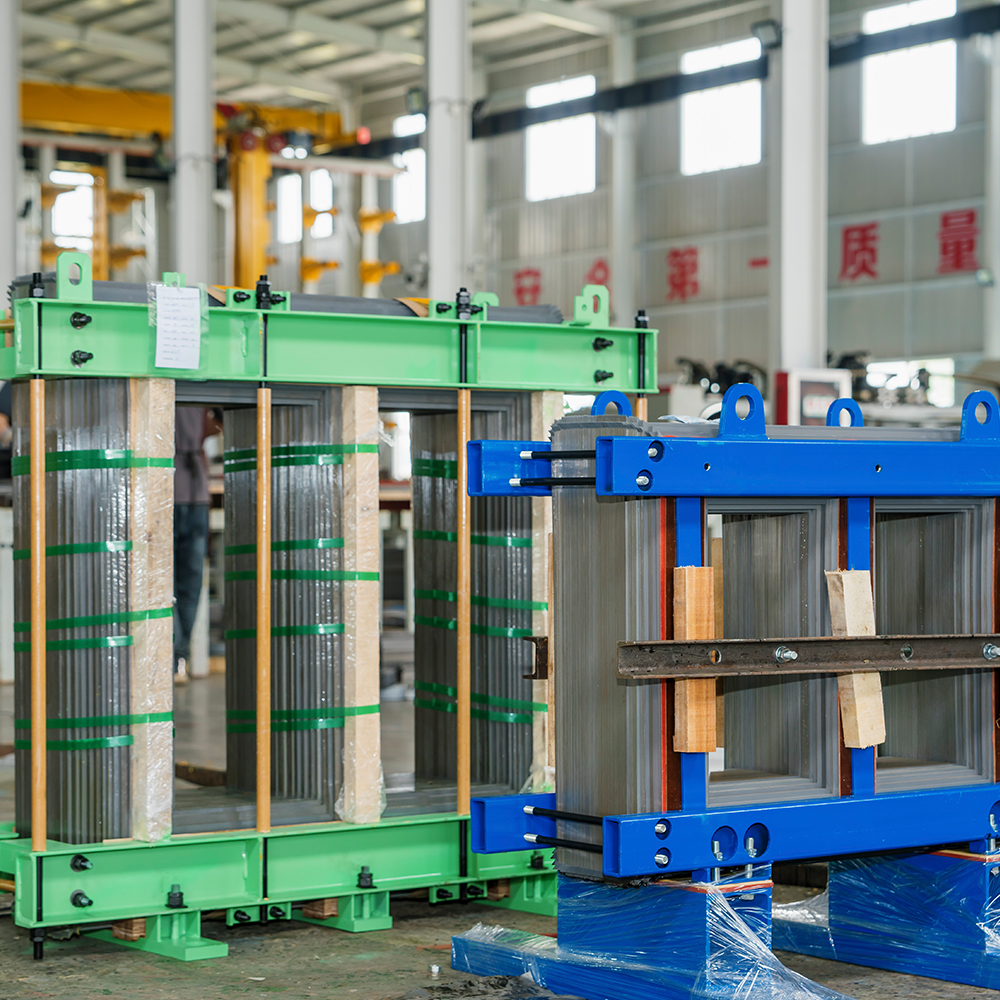

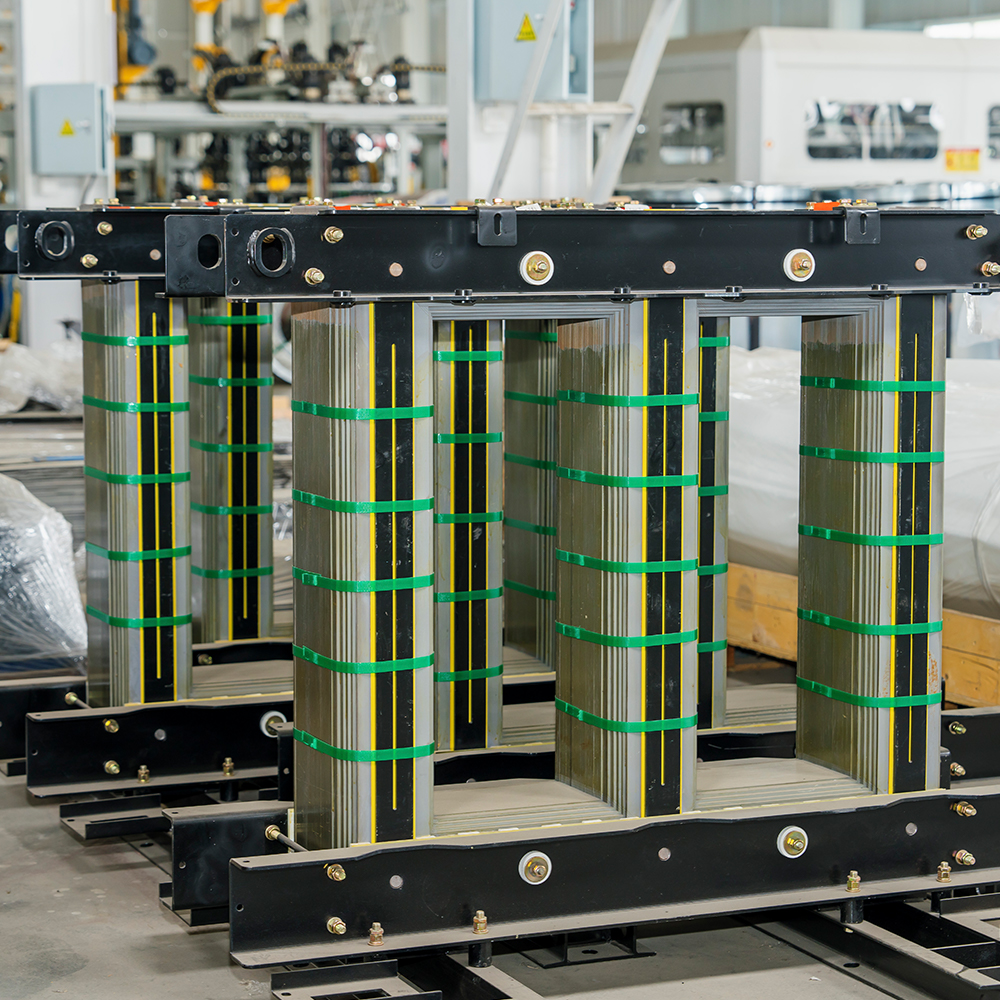

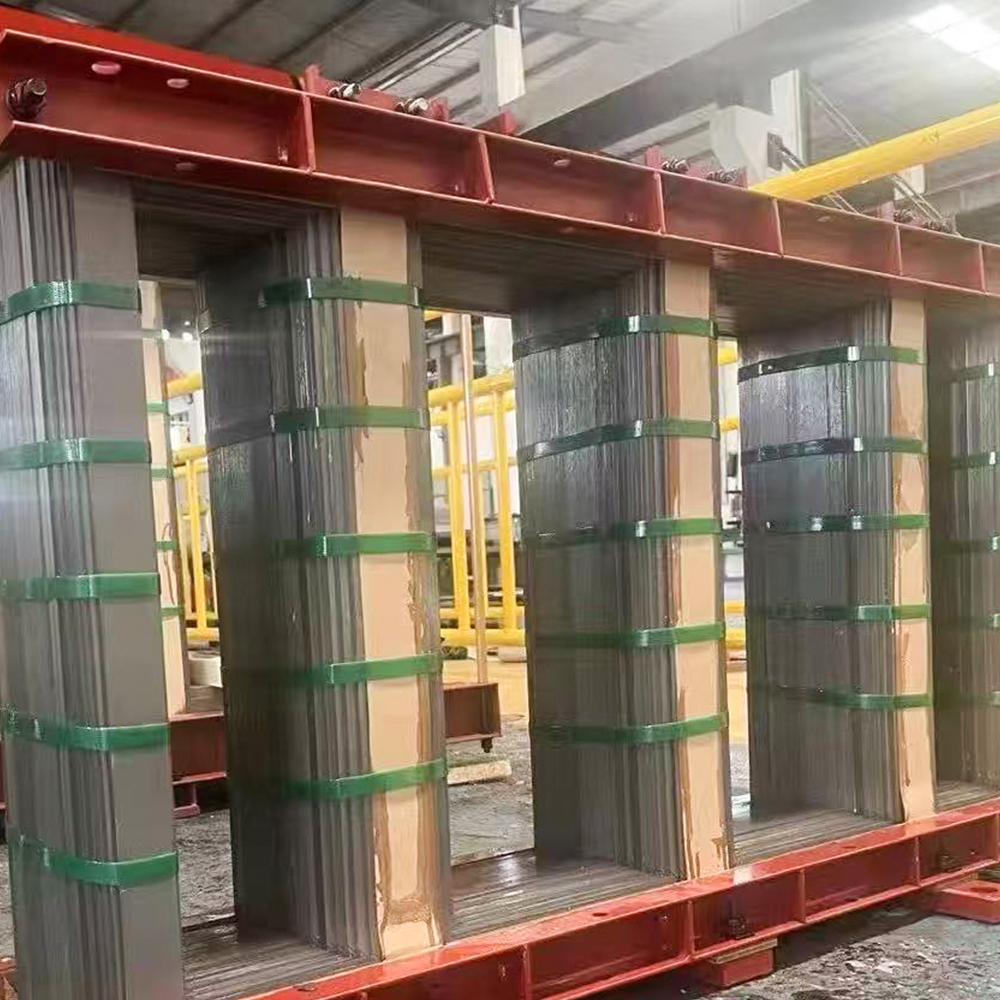

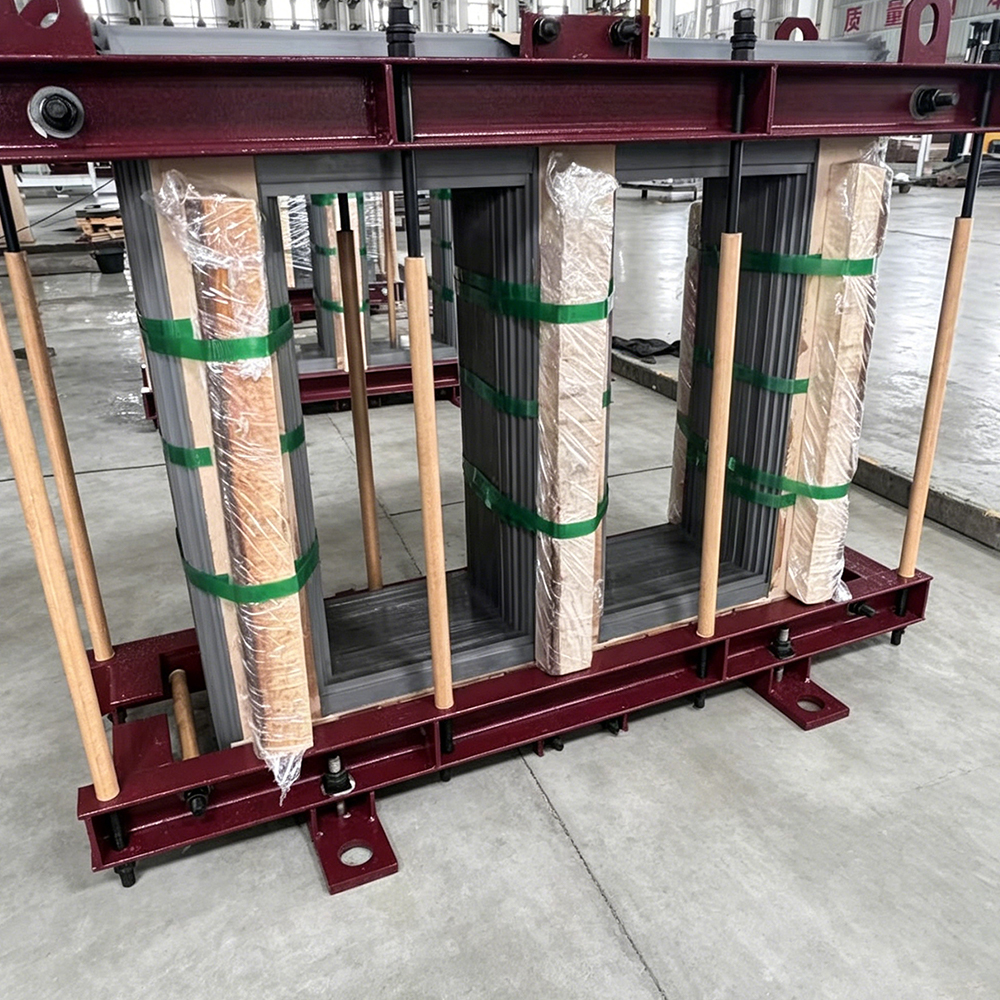

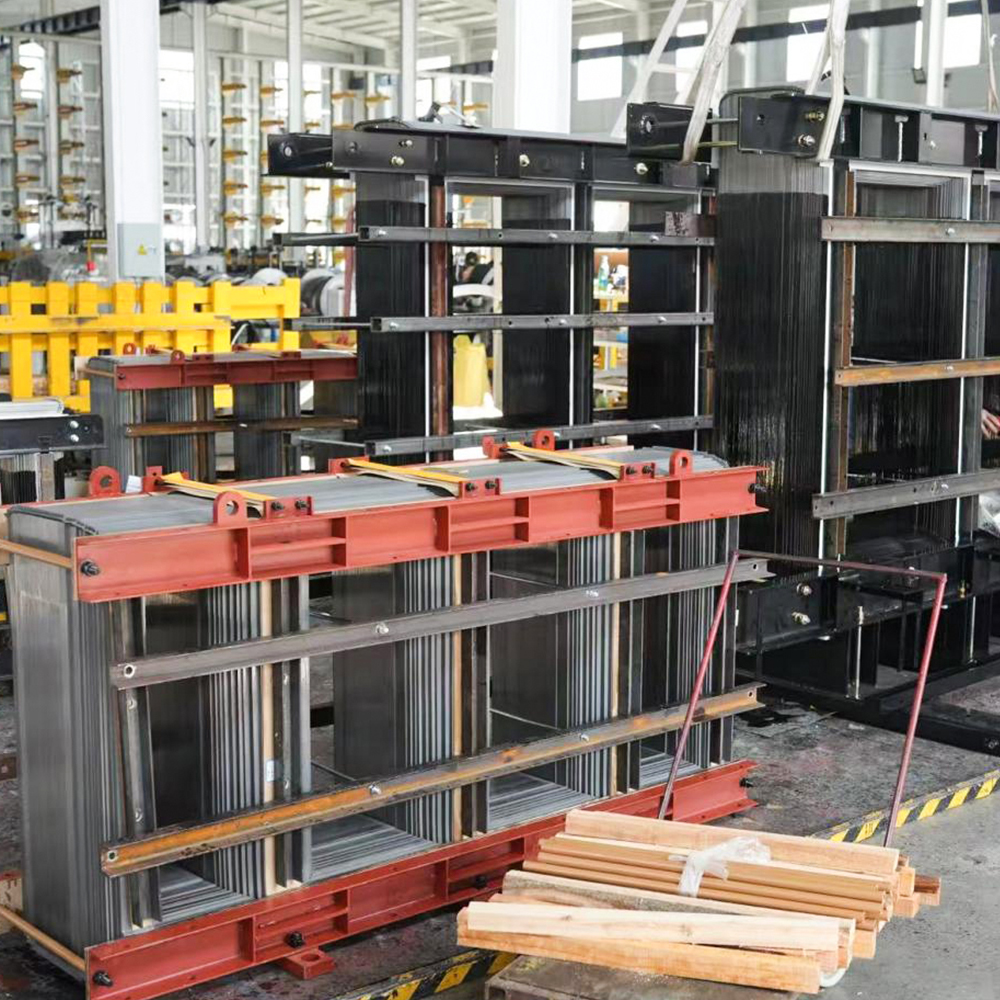

このカテゴリは、ほとんどの配電および中電力変圧器の業界標準を表します。コアは以下から構成されています 方向性珪素鋼 通常、厚さは 0.27 mm または 0.30 mm のシートを積み重ねてクランプし、閉磁気回路を形成します。この設計の特徴は、制御された結晶配向です。磁化容易方向が圧延方向と一致するように鋼が処理され、それによって磁束密度が最大になり、ヒステリシス損失が最小限に抑えられます。従来のコアは、バランスの取れたパフォーマンス、成熟した生産プロセス、競争力のあるコスト構造により広く採用されています。典型的な用途には、商用配電変圧器、産業用降圧ユニット、再生可能エネルギー収集システムなどがあります。

従来のケイ素鋼コアの主な利点は、その予測可能性と信頼性にあります。 江蘇京天霞電気技術有限公司 などの堅牢な技術力を持つメーカーは、厳しい寸法公差と一貫した磁気特性を維持するために必要な精密なスリット加工およびせん断加工プロセスを完成させています。これらのコアは、高精度のスタッキングおよびバインディング技術を採用することにより、内部応力を効果的に制御します。これは、局所的な過熱を防止し、安定した無負荷電流性能を確保するための重要な要素です。さらに、これらのコアの無負荷損失は、国家標準からのマイナスの偏差を達成するように設計でき、エンドユーザーに変圧器のライフサイクル全体にわたる運用コストの目に見える削減を提供します。 Jiangsu Jingtianxia Electric Technology Co., Ltd. は 46 名を超える専門技術人材を擁し、このコア タイプを多様な動作環境に最適化するための深い専門知識を蓄積してきました。

2.2 高透磁率 (Hi-B) コア

Hi-B コアは、次の進化のステップを表します。 油入変圧器コア 技術。これらのコアは、従来のグレードよりもさらに高い透磁率を示す特別に処理された方向性鋼を使用しており、多くの場合、800 A/m で 1.88 T を超える透磁率値を達成します。この強化された透磁率により、同じ磁束処理能力でもコアの断面積を減らすことができ、よりコンパクトなトランス設計につながります。コアの体積が減少すると、材料コストと全体のコア損失の両方が下がります。 Hi-B コアは、DOE 2016 や EU Ecodesign Tier 2 要件などの厳しい規制基準に準拠する必要がある高効率変圧器で特に好まれます。

Hi-B コアの主な差別化要因の 1 つは、高磁束密度条件下での優れた性能です。従来のコアは 1.7 T を超えると急速に飽和する可能性がありますが、Hi-B グレードは 1.9 T まで効率的に動作できるため、電圧変動や負荷プロファイルが変化する変圧器に最適です。典型的な用途には、大型電力変圧器、鉄道システム用の主変圧器、高電圧送電ユニットなどがあります。 Jiangsu Jingtianxia Electric Technology Co., Ltd. は、高度なインテリジェント コア スタッキング装置と自動生産ラインを活用して、優れた寸法精度と最小の接合損失を備えた Hi-B コアを生産しています。国内および輸入のトップブランドの両方からプレミアム材料を調達する同社の取り組みにより、すべての Hi-B コアが安定した磁気性能と優れた電流制御を実現し、それによって接続されたグリッドの力率が向上します。

2.3 アモルファス合金コア

アモルファス合金コアは、従来の結晶質ケイ素鋼設計からの根本的な脱却を構成します。アモルファス金属は、規則的な原子格子構造の代わりに、無秩序なガラス状の配置を特徴としており、ヒステリシス損失を劇的に低減します (通常、従来の方向性鋼と比較して 60% ～ 70%)。これにより、 油入変圧器コア アモルファス合金から作られており、特に軽負荷または変動負荷条件下で動作する変圧器にとって、非常にエネルギー効率の高いソリューションです。アモルファス リボンの一般的な厚さはわずか 0.025 mm ～ 0.030 mm であり、これも渦電流損失を極めて低く抑えることに貢献しています。

ただし、アモルファスコアには特有の製造上の課題があります。この材料は本質的に脆いため、応力による破壊を避けるために特殊なスリットとせん断プロセスが必要です。さらに、磁気特性を維持し、性能の低下を防ぐために、コア アセンブリは細心の注意を払って取り扱う必要があります。これらの課題にもかかわらず、エネルギー節約の可能性は否定できません。アモルファスコアは従来の設計と比較して無負荷損失を最大 75% 削減できるため、地方の配電ネットワーク、洋上風力発電所、スマートグリッドの用途にとって非常に魅力的です。 Jiangsu Jingtianxia Electric Technology Co., Ltd. は、これらの製造上のハードルを克服するために研究開発と生産インフラに多額の投資を行っており、インテリジェントな作業場倉庫システムと自動化された物流に裏付けられた高品質のアモルファスコアの信頼できる供給源を顧客に提供しています。世界中の顧客にワンストップのサポート ソリューションを提供する同社の能力は、この高度なカテゴリで特に顕著です。

3. コア技術の比較分析

エンジニアや調達専門家が特定のアプリケーションに最適なコア タイプを選択できるように、次の表は、上で説明した 3 つのカテゴリにわたる主要業績評価指標を直接比較したものです。すべてのデータは、100 ～ 1000 kVA 範囲の 50Hz 配電変圧器の標準値に基づいています。

4. 鉄損低減の実践戦略

材料の選択以外にも、コア損失をさらに最小限に抑えることができるエンジニアリング手法がいくつかあります。 油入変圧器コア 。これらの戦略は、優れた製品パフォーマンスを提供するために、Jiangsu Jingtianxia Electric Technology Co., Ltd. のような経験豊富なメーカーによって定期的に実装されています。主な対策には次のようなものがあります。

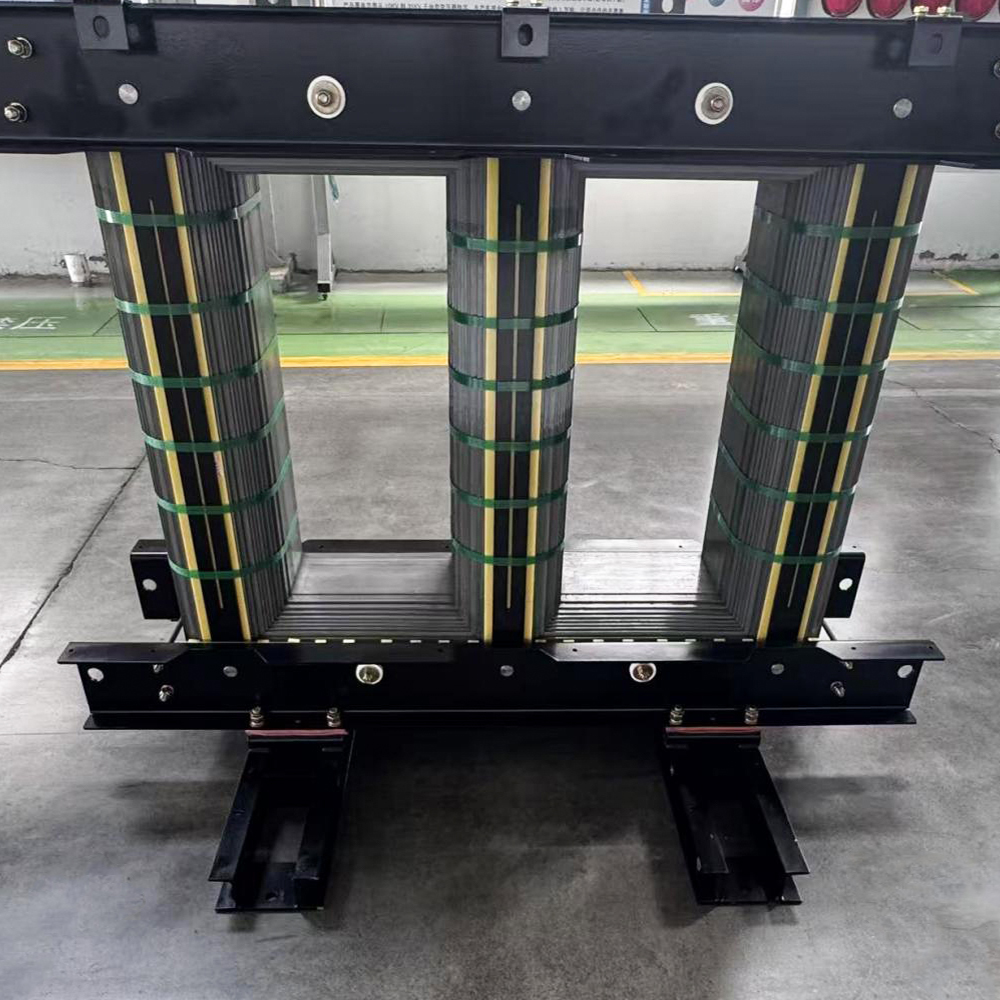

• 最適化されたステップラップジョイント構造 – 接合磁気抵抗と磁束漏れを低減し、局所的な損失を直接低減します。
• 精密なスタッキングとバインディング – コアスタック全体に均一な圧力分布を確保し、内部応力と振動による損失の増加を軽減します。
• バリ高さの厳密な管理 – スリットとせん断の品質を維持し、渦電流を増幅させる積層間の短絡を防ぎます。
• 切断後の中子焼鈍 – 製造中に導入された残留応力を緩和し、それによって透磁率を回復します。
• コアの適切な接地 – 追加の浮遊損失の原因となる浮遊電位と循環グランド電流を防止します。

これらの技術を統合するには、インテリジェントコア横切断機や自動組立ラインなどの高度な機械と、熟練した技術監督の両方が必要です。 Jiangsu Jingtianxia Electric Technology Co., Ltd. は、すべての生産バッチにわたるトレーサビリティと一貫性を保証するインテリジェントなワークショップ倉庫システムを導入し、この分野で優れています。同社のワンストップサポートソリューションは、コアの製造だけでなく、後処理、品質検査、物流のあらゆる領域を網羅しており、それによって世界中の電力業界の顧客に比類のない価値を提供しています。

5. よくある質問

Q1: 従来の珪素鋼鉄心とアモルファス鉄心の損失挙動の違いは何ですか?

従来のケイ素鋼コアは、その結晶構造と典型的な積層厚さ 0.27 ～ 0.30 mm により、適度なヒステリシスと渦電流損失を示します。対照的に、アモルファスコアはヒステリシス損失をほぼ排除する非結晶原子配列を持ち、その極薄リボン（0.025mm）により渦電流損失が大幅に低減されます。その結果、アモルファスコアは従来の設計よりも 60 ～ 75% 低い無負荷損失を達成できますが、材料コストが高く、取り扱い要件がより厳しくなります。

Q2: Jiangsu Jingtianxia Electric Technology Co., Ltd. はどのようにして製品の低鉄損を確保していますか?

Jiangsu Jingtianxia Electric Technology Co., Ltd. は、国内外のトップブランドから高級方向性ケイ素鋼を調達し、高精度のスリットおよびせん断装置を利用し、あらゆる段階で厳格な品質管理を実施し、内部応力を最小限に抑えるための高度な積層および結合技術を適用する、という多面的なアプローチを採用しています。同社の無負荷損失は国家基準から一貫してマイナスの偏差を達成することができ、自動化された生産ラインは大量注文に対する再現性と拡張性を保証します。

Q3: 損失を低減するために油入変圧器コアを改造またはアップグレードできますか?

ほとんどの場合、既存のコアを交換することは、巻線のクリアランス、タンクの寸法、冷却経路に大規模な再設計が必要となるため、経済的に現実的ではありません。ただし、電力会社は、大規模改修時や高効率基準へのアップグレード時にコアの交換を選択することがよくあります。新規設置の場合は、Jiangsu Jingtianxia Electric Technology Co., Ltd. などの信頼できるサプライヤーから Hi-B グレードやアモルファス グレードなどの低損失特性を備えたコアを選択することが最も効果的な戦略です。

Q4: 鉄損は変圧器の総所有コストにおいてどのような役割を果たしますか?

鉄損は変圧器の無負荷損失に直接寄与し、機器の動作寿命を通じて 24 時間 365 日発生します。一般的な 25 ～ 30 年の耐用年数にわたって、鉄損による累積エネルギーコストは、変圧器の初期購入価格に匹敵するか、それを超える可能性があります。したがって、より効率の高いものに投資することは、 油入変圧器コア たとえ中程度の前払保険料であっても、多くの場合、3 ～ 5 年以内にプラスの投資収益率が得られ、その後数十年間にわたって継続的に貯蓄が続きます。

Q5: 珪素鋼板の厚さは油入変圧器の鉄損にどう影響しますか?

0.30mm に対して 0.23mm など、鋼の積層を薄くすると、循環電流の経路長が短くなり、積層間の電気抵抗が高くなるため、渦電流損失成分が減少します。ただし、鋼が薄くなると製造の複雑さとコストも増加します。最適な厚さは、目標の損失レベルと変圧器の定格周波数によって異なります。標準的な 50/60Hz アプリケーションの場合、0.27mm はバランスのとれたトレードオフを提供しますが、超高効率設計には 0.23mm が推奨されます。

結論として、コア損失は 油入変圧器コア は、材料特性、幾何学的設計、製造精度によって支配される多面的な現象です。最先端の方向性鋼とアモルファス合金の出現と、最先端の製造技術により、業界は着実に達成可能な限界を押し広げています。メーカーのような Jiangsu Jingtianxia Electric Technology Co., Ltd. はこの進化の最前線に立ち、従来のケイ素鋼コアから次世代のアモルファス ソリューションに至るまでの包括的なポートフォリオを提供しています。深い技術的専門知識、インテリジェントな生産システム、品質への揺るぎない取り組みを活用することで、世界の電力セクターがより効率的で信頼性が高く、持続可能なエネルギー インフラストラクチャを構築できるよう支援しています。変圧器の性能を最適化したいと考えている人にとって、コア損失を理解し、適切なコアパートナーを選択することは、長期的な優れた運用を実現するための不可欠なステップです。
