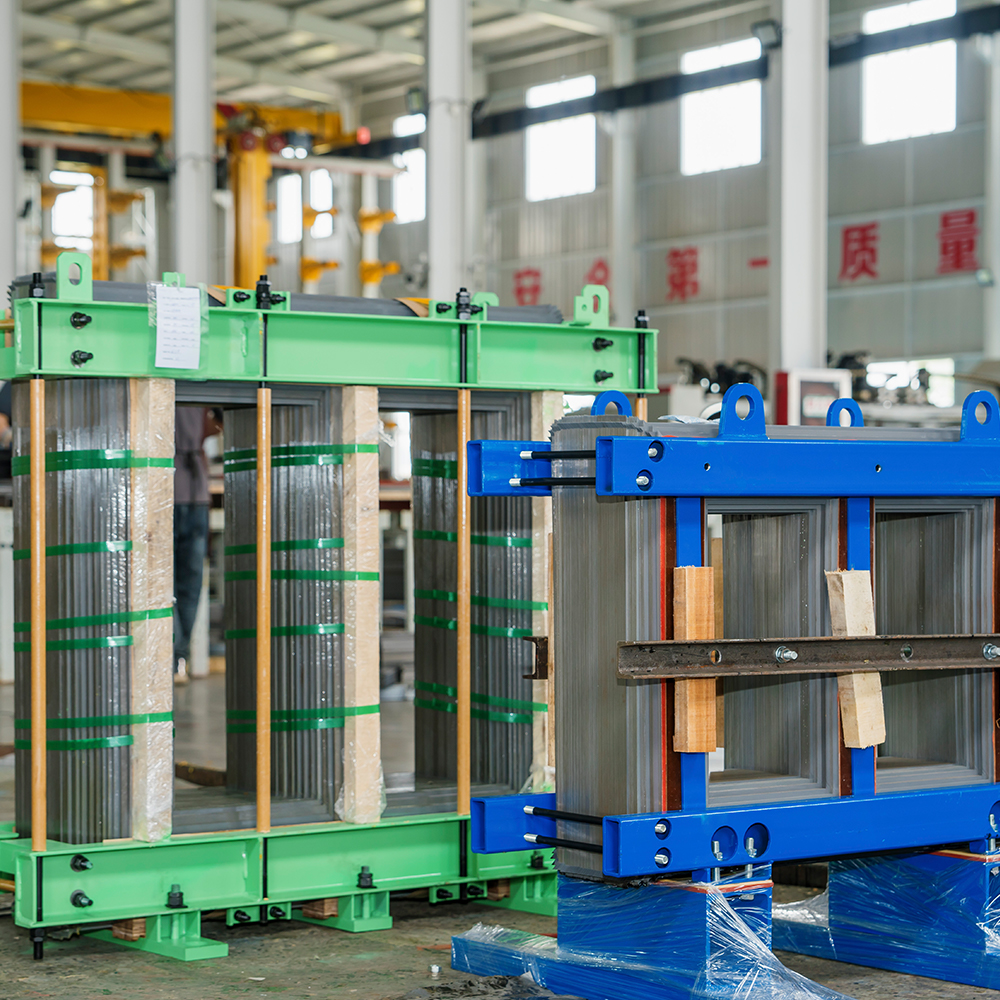

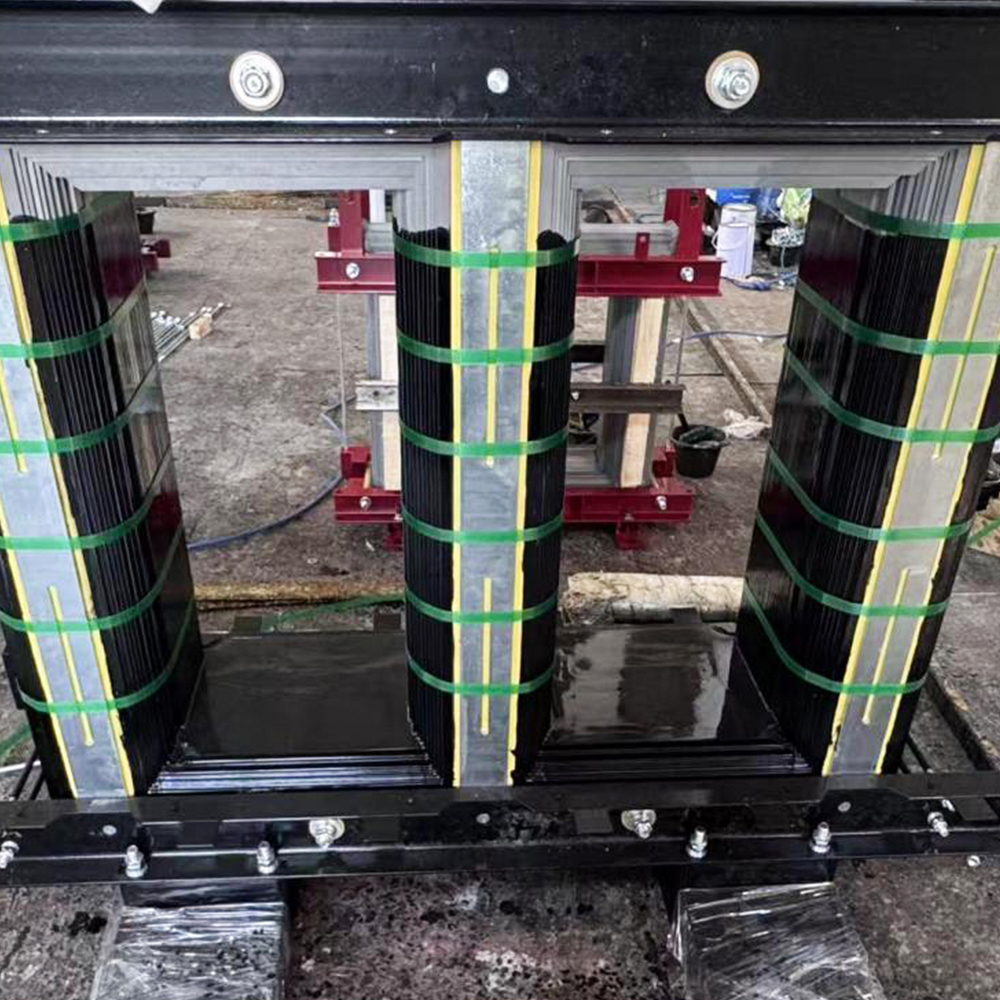

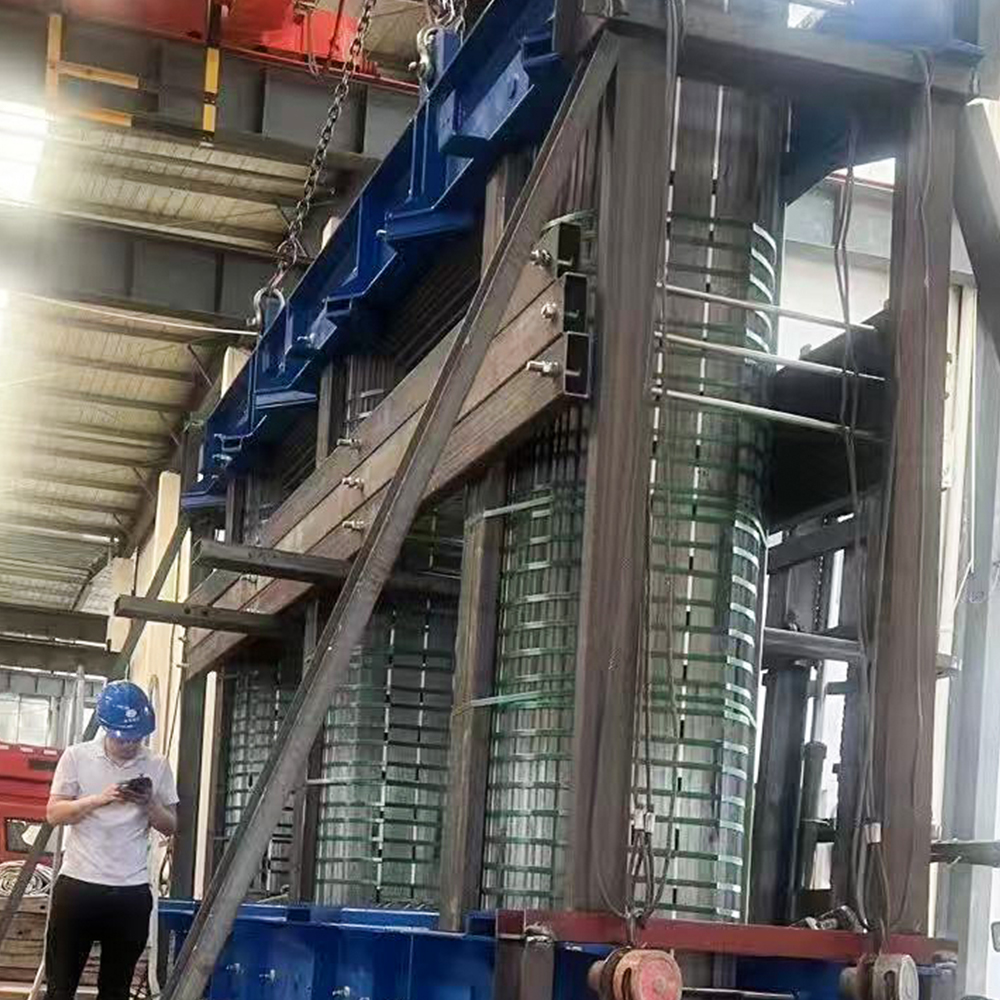

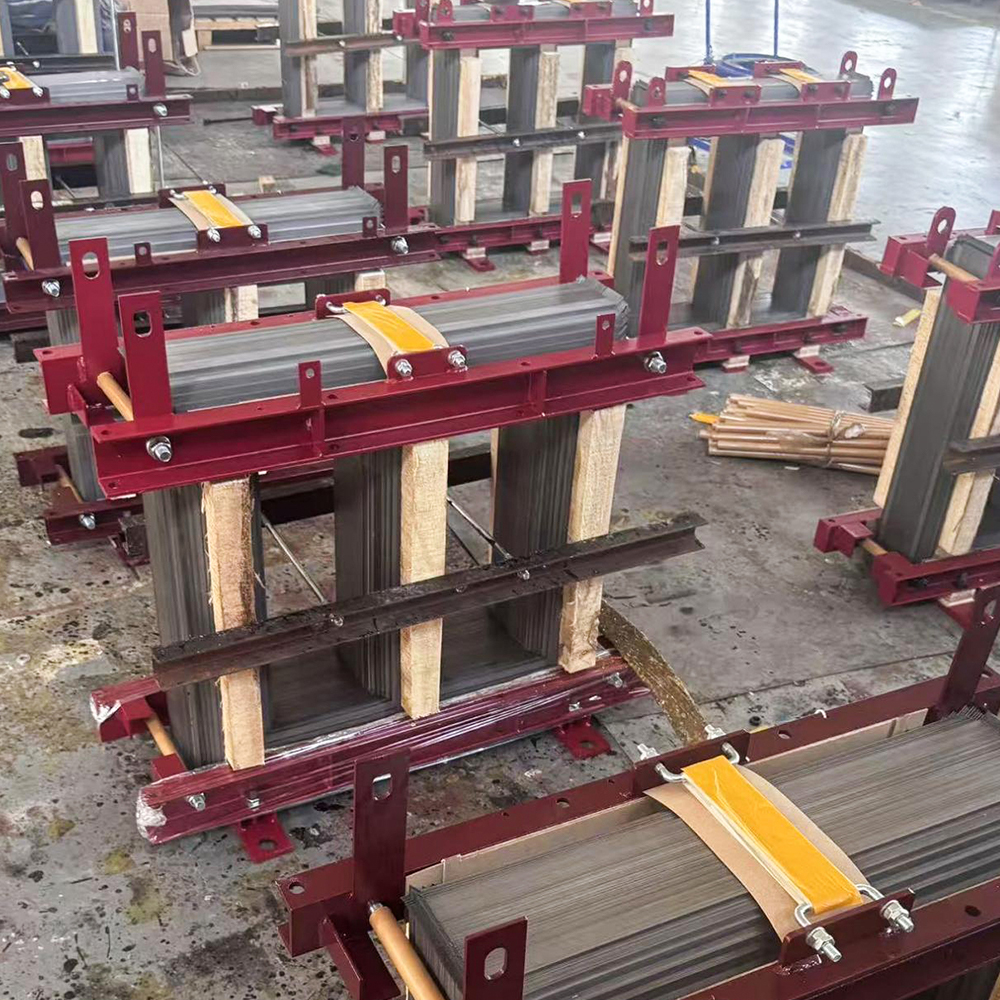

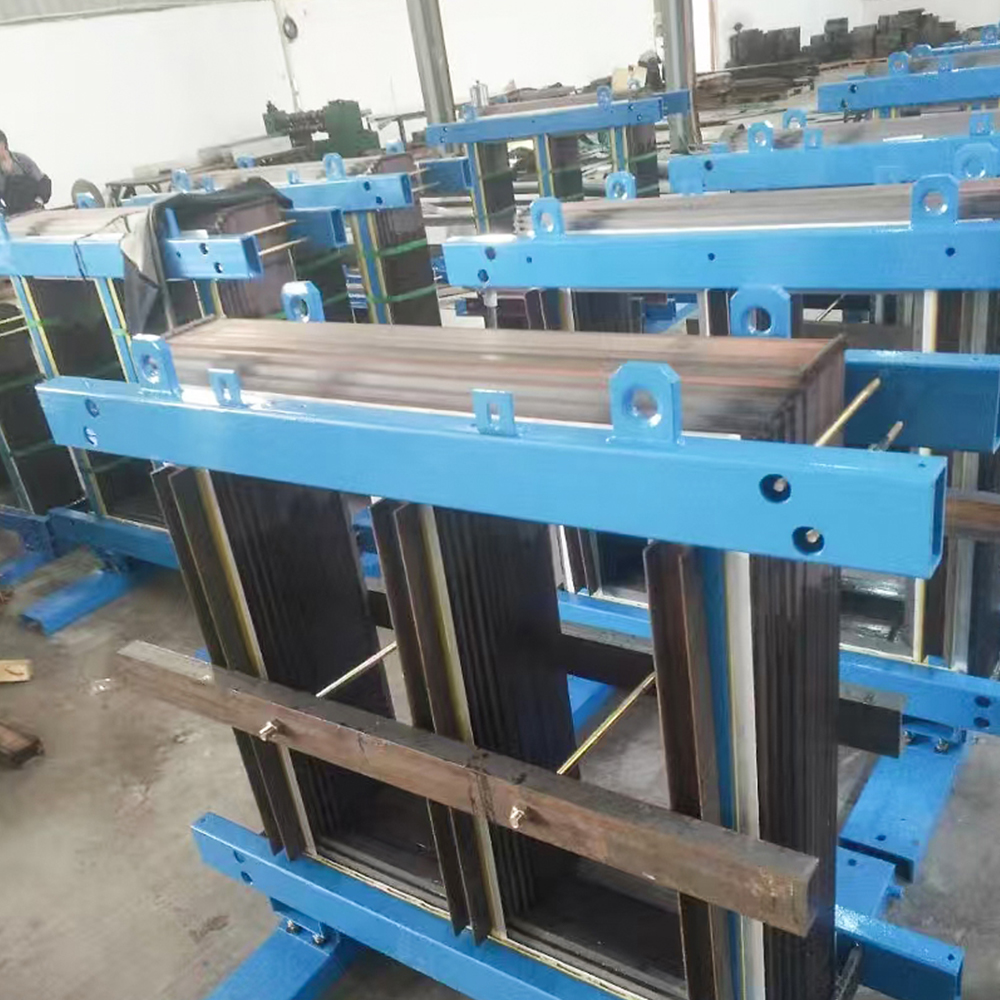

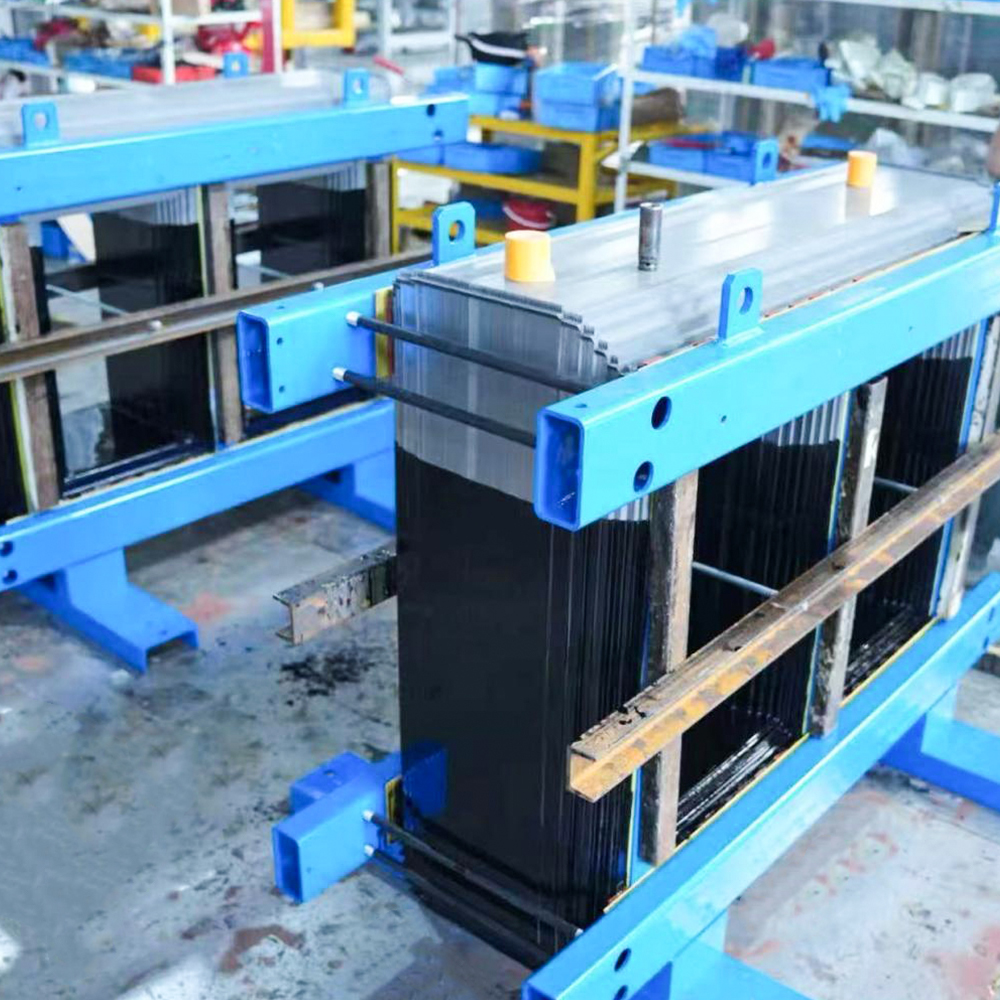

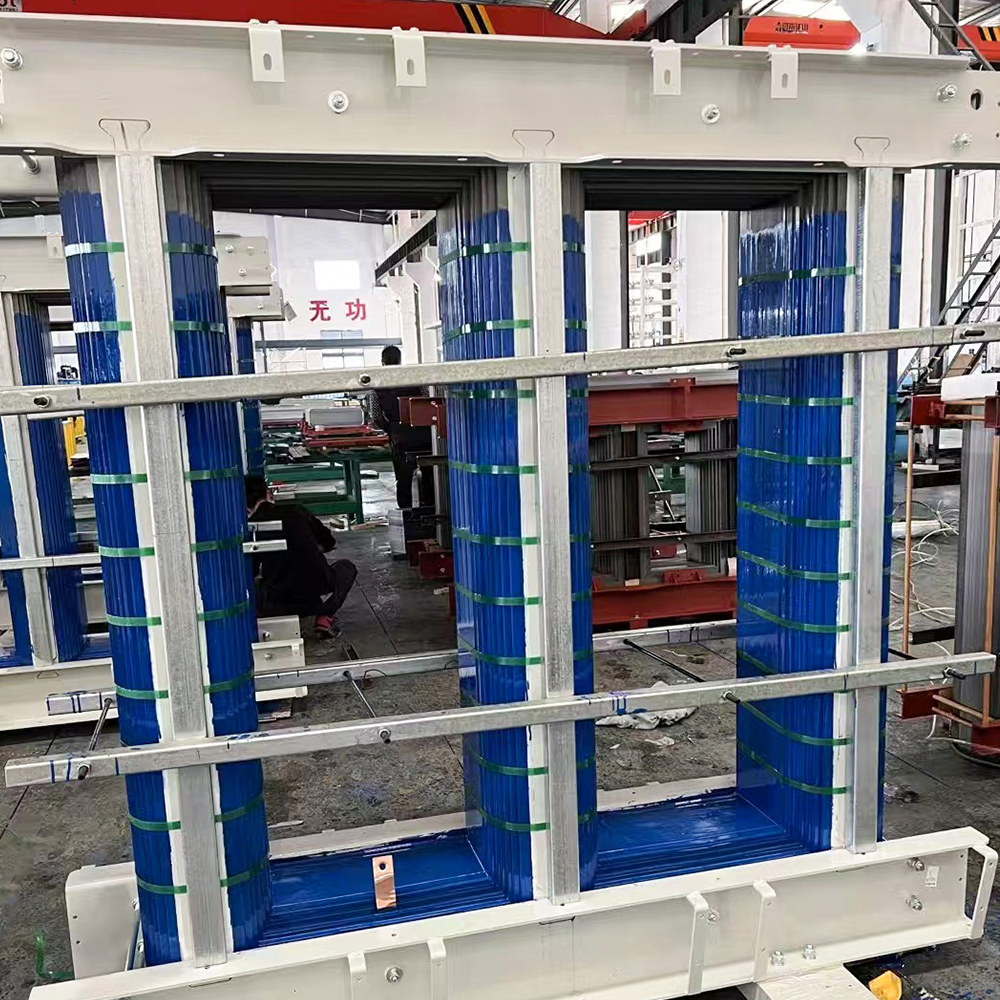

鉱山防爆変圧器コア

鉱山における防爆変圧器コアの一般的な故障モードは何ですか?

地下石炭採掘の危険な環境では、電気機器は標準的な産業用途をはるかに超える極度のストレスに耐える必要があります。このうち、 鉱山防爆変圧器コア 耐圧防爆変圧器の重要な電磁的および機械的心臓部として機能します。しかし、厳密なエンジニアリングにもかかわらず、これらの炉心は、地下鉱山に特有の熱的、機械的、化学的ストレス要因に起因する特定の故障モードの影響を受けやすくなります。これらの故障モードを理解することは、単なる学術的な作業ではなく、運用の継続性、安全性の遵守、コスト効率の高いメンテナンスを確保するために不可欠です。この記事では、影響を与える主な障害メカニズムを系統的に検証します。 鉱山防爆変圧器コアs 、材料科学、構造設計、および実際の採掘実践によってサポートされています。

1. 熱によるコアの劣化（過熱と絶縁破壊）

最も広範囲に及ぶ故障モード 鉱山防爆変圧器コア 密閉された換気の悪い防爆筐体内での過剰な発熱が原因で発生します。標準的な変圧器では、自然または強制空気循環により鉄損が消散します。採掘中、密閉されたハウジングは熱を閉じ込め、コアの動作温度を着実に上昇させます。時間の経過とともに、この熱応力は層間絶縁コーティング (通常はエポキシやワニス) の劣化を促進し、渦電流損失の増加や局所的なホット スポットの原因となります。中心温度がクラス制限 (鉱業グレードではクラス F または H) を超えると、絶縁体が脆化して亀裂が生じ、層間短絡が発生する可能性があります。この熱暴走は効率を低下させるだけでなく、変圧器全体の温度上昇を上昇させ、近くの巻線絶縁体やブッシングの完全性を直接脅かします。地下長壁運用の現場データによると、時期尚早の約 38% 鉱山防爆変圧器コアs 交換は、特に夏季や換気システムが一時的に停止している場合に、継続的な過熱が原因であると考えられます。さらに、周期的な熱膨張と収縮により、炉心クランプ構造に機械的応力が誘発され、最終的にはタイロッドが緩み、炉心劣化の二次的な指標となる可聴騒音が増加します。これを軽減するには、 鉱山防爆変圧器コア 現在の設計には、角の磁束密度を低減する最適化された磁気回路形状が組み込まれており、それによって局所的な発熱が軽減されます。しかし、高度な設計であっても、リスクの高い鉱山では、日常的な熱監視と赤外線検査は依然として交渉の余地がありません。

典型的な熱障害インジケーター:

• コアヨークの表面ワニスの変色や泡立ち。
• 無負荷電流が増加し、通常の巻線温度よりも高くなります。
• コア接地絶縁の劣化が促進される。

2. 機械的振動とクランプ疲労

地下採掘装置は、頻繁な地面の移動や発破活動に加えて、継続的な採掘機、剪断機、ベルトコンベアによる容赦ない機械振動のもとで動作します。の 鉱山防爆変圧器コア 積層がずれたり、クランプブラケットが破損したりすることなく、これらの動的力に耐える必要があります。一般的な故障モードは、コア クランプ システム (ボルト、プレート、プレッシャー フィンガー) が徐々に緩むことであり、これにより個々の積層シートが独立して振動します。このフレッチング動作により、接触端の絶縁コーティングが摩耗し、積層間を橋渡しする可能性のある導電性の破片が発生し、循環電流と局所的な過熱が発生します。極端な場合には、長時間の振動により、特に機械的応力が集中するステップラップ接合部でコア脚またはヨークの積層に疲労亀裂が発生します。このような亀裂はコアの磁気抵抗を増加させ、励磁電流を増加させて力率を低下させます。さらに、クランププレートが緩んでいるとタンク内壁やブッシングのリード線が擦れて、地絡や部分放電が発生する可能性があります。 Jiangsu Jingtianxia Electric Technology Co., Ltd. は、次の方法でこの問題に対処しました。 高強度クランプの強化 そして 特殊樹脂含浸 、コアスタック全体を固定し、共振周波数を減衰させます。独自の設計により、10g の振動耐久テスト (IEC 60068 準拠) の下でも、 鉱山防爆変圧器コア 寸法安定性と電気的性能を維持します。しかし、メンテナンス担当者は、クランプ金具のトルクを定期的にチェックし、部分放電監視を実行して、致命的な故障が発生する前に機械的劣化の初期兆候を捉える必要があります。

一般的な機械的弱点:

1. ステップラップジョイント領域 - 繰り返し荷重がかかると微小破壊が最も発生しやすくなります。
2. クランプボルトのアンカーポイント - ねじ山の剥がれや応力腐食が起こりやすい。
3. コアアースストリップ - 膨張差や振動により破損する可能性があります。

3. 激しい鉱山雰囲気での腐食と湿気の侵入

鉱山の空気には、水蒸気、石炭粉塵、メタン、硫化水素、二酸化硫黄などの攻撃的なガスが含まれています。防爆エンクロージャを使用していても、長期間の動作により、ケーブル グランド、ブリーザ バルブ、または不完全な溶接部を通じて湿気が拡散する可能性があります。湿気が内部に侵入すると、 鉱山防爆変圧器コア 、特に切断端やバリの部分で、ケイ素鋼の積層が錆び始めます。錆はヒステリシス損失を増加させるだけでなく、半導体ブリッジとして作用し、層間ショートや渦電流の循環を促進します。さらに、コア表面に滴下する酸性の鉱山水は絶縁コーティングを攻撃し、孔食や粒界腐食を促進する可能性があります。塩分濃度の高い一部の炭鉱では、塩化物による応力腐食割れが炉心のタイロッドやサポートフレームで観察されており、炉心構造全体が損傷します。 Jiangsu Jingtianxia Electric Technology Co., Ltd. は、特殊な防食ソリューションを提供しています。 鉱山グレードの表面保護コーティング 電気泳動堆積とそれに続く高温硬化プロセスによって塗布され、相対湿度 95% の下でも確実に接着します。彼らの 鉱山防爆変圧器コア バリエーションは塩水噴霧室 (ASTM B117) で 500 時間試験され、赤錆は発生しません。ただし、設置またはメンテナンス中にこれらのコーティングに傷がついた場合、またはエンクロージャの乾燥剤ブリーザが定期的に交換されていない場合には、依然として障害が発生します。定期的な絶縁抵抗試験 (IR) と誘電吸収率 (DAR) の測定は、湿気関連のコア故障に対する最前線の防御手段であり続けます。

腐食リスクゾーン:

• コア底板 - 凝縮水が蓄積しやすい場所。
• ラミネートエッジ - 剪断後にコーティングされていないため、非常に脆弱です。
• 接地接続点 - 銅と鋼の間のバイメタル腐食。

これら 3 つの主要な故障カテゴリ以外にも、その他の注目すべきメカニズムとしては、過渡過電圧によるコア絶縁の絶縁破壊、導電性石炭粉のブリッジ積層板による汚染、不適切な持ち上げや輸送による機械的損傷などがあります。これらはいずれも突然の変圧器の故障を引き起こし、コストのかかる生産停止や安全上の危険につながる可能性があります。 Jiangsu Jingtianxia Electric Technology Co., Ltd. は、46 人を超える専門技術エンジニアを擁し、設計からアフターセールスまでの各故障モードに対応する堅牢な品質管理システムを開発しました。彼らの 鉱山防爆変圧器コア 生産ラインには、リアルタイムの磁気特性試験、振動老化処理、および 100% 絶縁抵抗スクリーニングが組み込まれています。さらに、Jiangsu Jingtianxia Electric Technology Co., Ltd. は、小型の 500kVA ユニットから大型の 5MVA パッケージまで、カスタマイズされたコア ソリューションを提供しています。 最適化された熱放散 そして 構造補強 製品定義に従って。この総合的なアプローチは、炉心の耐用年数を延長するだけでなく、鉱山運営者の総所有コストも削減します。

4. 部分放電と絶縁劣化

熱故障や機械故障ほど一般的ではありませんが、コアスタック内の部分放電 (PD) 活動は、高電圧鉱山変圧器 (6kV 以上) にとって懸念が高まっています。層間絶縁体の空隙欠陥、または熱サイクルによって引き起こされる微小亀裂は、局所的な電界の強化を引き起こします。これらの PD パルスは数か月にわたって絶縁体を侵食し、徐々に周囲の樹脂を炭化し、導電パスを生成します。完全な層間短絡が発生すると、影響を受けた領域に大量の循環電流が発生し、急速な局所加熱が発生し、メタンの存在下ではタンクの爆発につながる可能性があります。モダン 鉱山防爆変圧器コアs Jiangsu Jingtianxia Electric Technology Co., Ltd. の製品は、高級無溶剤ワニスを真空圧含浸 (VPI) しており、すべてのエアギャップを効果的に充填し、PD の開始を抑制します。さらに、同社は先進的なコアスタッキングロボットを採用しており、各パケット全体に均一な圧力を確保し、空隙を最小限に抑えます。これらの対策にもかかわらず、重要な設備、特に早期警告により壊滅的な事態を防ぐことができるガスが多い鉱山では、超短波 (UHF) センサーを使用した PD 監視が推奨されます。

5. 外部要因 – 短絡電気力学力

コア自体には一次電流は流れませんが、変圧器の端子で深刻な外部短絡が発生すると、巻線を通ってコアに伝わる巨大な電気力学的力が発生します。これらの力により、コアのクランプ ビームが曲がったり、積層がずれたり、さらにはコアの接地ストラップが破損したりする可能性があります。エンクロージャは防爆仕様ですが、内部の機械的歪みにより磁気エアギャップが減少し、飽和や過剰な磁化電流が発生する可能性があります。故障イベントが繰り返されるとコアが累積的に変形し、B-H 曲線が変化し、ノイズと損失が増加します。 Jiangsu Jingtianxia Electric Technology Co., Ltd. は、 鉱山防爆変圧器コア 追加のブレーシングリブと高張力スルーボルトを備え、永久変形することなく定格の25倍の短絡電流に耐えることがテストされています。社内のコア切断および積層装置により、正確な寸法制御が保証されるため、極端な障害条件下でもコアの電磁的完全性が維持されます。

よくある質問

Q1: 地下炭鉱の鉱山防爆変圧器コアで最も頻繁に発生する故障モードは何ですか?

熱による絶縁劣化は最も一般的な故障で、防爆筐体内の熱放散が制限されることが原因です。これにより、ワニスの脆化、層間ショート、コアの過熱が進行し、これらが合わせて時期尚早のコア交換のほぼ 40% を占めます。

Q2: Jiangsu Jingtianxia Electric Technology Co., Ltd. は、鉱山用防爆変圧器コアを標準の産業用コアとどのように区別していますか?

Jiangsu Jingtianxia Electric Technology Co., Ltd. は、鉱山グレードの防食コーティング、振動減衰のための高強度樹脂含浸、および温度上昇を抑えるための最適化された磁気回路を採用しています。すべてのコアは熱的および機械的ストレスの 100% スクリーニングを受け、ガス環境に対する IEC/ATEX 規格への準拠を保証します。

Q3: 鉱山防爆変圧器コアの腐食を完全に除去できますか?

いいえ、しかし最小限に抑えることは可能です。電気泳動コーティングが施されている場合でも、取り扱い中の傷やタンク内の結露によって錆が発生する可能性があります。定期的な IR テスト、乾燥剤の交換、目視検査が必須です。 Jiangsu Jingtianxia Electric Technology Co., Ltd. は、極度の腐食性鉱山向けにオプションのステンレス鋼被覆材を提供しています。

Q4: コア障害インジケーターを監視するために推奨されるメンテナンス間隔はどれくらいですか?

リスクの高い鉱山については、熱画像検査、無負荷損失測定、部分放電スクリーニングなどを含む四半期ごとの検査をお勧めします。年に一度、完全な機械的トルクチェックと絶縁抵抗テスト (500V または 1000V メガー) を実行する必要があります。 Jiangsu Jingtianxia Electric Technology Co., Ltd. は、IoT 対応のセンサー データを使用して体幹の健康状態を予測するリモート診断サービスを提供しています。

Q5: 損傷した鉱山防爆変圧器コアは修理可能ですか、それとも完全に交換する必要がありますか?

クランプボルトの緩みや表面の錆などの軽微な問題は現場で修正できます。ただし、層間ショート、ラミネーションの亀裂、または重度の腐食がある場合は、通常、コアを完全に交換する必要があります。 Jiangsu Jingtianxia Electric Technology Co., Ltd. は、ダウンタイムを最小限に抑えるために、同一の磁気仕様と寸法仕様を備えたドロップイン交換用コアを供給しています。
